Introducció
En unLínia de producció SMT, elimpressora de pasta de soldaduraés el primer pas de tot el procés de muntatge electrònic. Com a peça bàsica de l'equip anterior alfase de col·locació de components, la seva funció és imprimir amb precisió la pasta de soldadura a la superfície del PCB segons les ubicacions dels coixinets del PCB.
L'experiència del sector mostra que la gran majoria dels defectes de soldadura en el procés d'assemblatge de SMT{0}}com ara juntes de soldadura en fred, ponts de soldadura i lapidació-es poden remuntar a l'etapa d'impressió de pasta de soldadura-frontal. Per tant, entendre els principis de funcionament de les impressores de pasta de soldadura i dominar criteris de selecció raonables són crucials per establir una línia de producció SMT estable i eficient.
Què fa una impressora de pasta de soldadura?
1. El seu paper bàsic a la línia de producció SMT

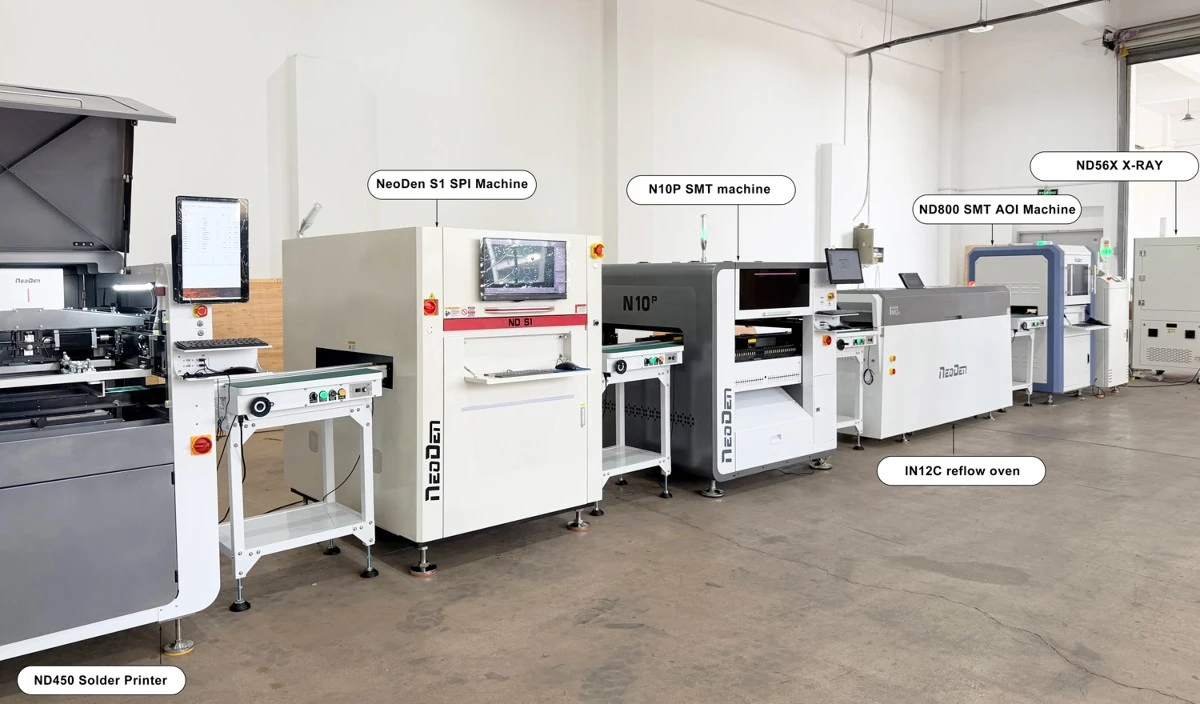

Un procés típic de producció d'SMT es pot resumir com:Impressió de pasta de soldadura ➔ Col·locació de components ➔ Soldadura per refluix ➔ Inspecció.
La impressió de pasta de soldadura no és simplement "raspallar pasta de soldadura a un PCB", sinó un procés de precisió que requereix la interacció coordinada de múltiples paràmetres. Per aconseguir una transferència d'alta-qualitat, l'equip ha de controlar amb precisió les accions bàsiques següents:
- Alineació de PCB i plantilla:Assegura una referència física coherent entre la pissarra i la plantilla.
- Reconeixement i correcció de punts de marca:Corregeix les desviacions de nivell-micres mitjançant un sistema òptic.
- Pressió de la rasqueta i velocitat d'impressió:Controla el flux i l'ompliment de la pasta de soldadura dins de les obertures de la plantilla.
- Procés de descàrrega i neteja de la plantilla:Assegura la formació completa de pasta de soldadura i no hi ha residus a la part inferior de la plantilla.
Prenent elImpressora de pasta de soldadura NeoDen ND450 totalment automàticacom a exemple, integra els processos de control anteriors en un sistema de programari unificat mitjançant pistes de PCB ajustables, un sistema de visió de doble-càmera, una plataforma d'ajust de 3-eixos i un capçal de raspador flotant electropneumàtic, aconseguint així un control d'impressió automatitzat.
2. Per què la qualitat d'impressió de la pasta de soldadura afecta directament la soldadura de PCB?
Si es produeixen defectes durant l'etapa d'impressió, la col·locació posterior i els processos de soldadura per reflujo sovint no els poden corregir, donant lloc directament a errors de soldadura. Els problemes d'impressió habituals inclouen:
- Desalineació de la pasta de soldadura:Provoca ponts de soldadura entre agulles o juntes fredes en un extrem.
- Cobertura insuficient/soldadura insuficient:Es produeixen juntes de soldadura febles o circuits oberts.
- Motlla extreta-per/col·lapsar:Provoca curtcircuits entre pins adjacents.
- Suport insuficient de PCB:Provoca deformació del tauler, donant lloc a un gruix d'impressió desigual.
Per solucionar el problema comú de la desalineació d'impressió, la NeoDen ND450 està equipada amb una plataforma d'ajust de PCB de 3-eixos i un sistema de retroalimentació d'escala magnètica d'alta precisió. Combinada amb el calibratge de Mark Camera, aquesta configuració minimitza els defectes de soldadura causats per desviacions mecàniques o de posició a la font.
Com funciona una impressora de pasta de soldadura?
El funcionament d'una impressora de pasta de soldadura totalment automàtica es pot dividir en quatre passos estàndard consecutius:
Pas 1: el PCB entra al transportador i es col·loca
El PCB entra a la màquina a través del transportador. En aquest punt, la màquina ajusta automàticament l'amplada del transportador, subjecta els costats del PCB i aixeca els didals de suport a la part inferior.
Exemple d'equip: l'ND450 inclou una plataforma elevadora ajustable i un disseny de guia de 45 graus, que permet un suport estable per a PCB de diferents gruixos, amb un calibratge de posició inicial realitzat per una plataforma de 3 eixos.
Pas 2: alineació visual del PCB i la plantilla
Per eliminar les toleràncies de fabricació a la PCB i els errors de tancament mecànics, l'equip activa el sistema de reconeixement Mark Camera:
- Les càmeres superior i inferior escanegen els punts de marca de la PCB i la plantilla, respectivament.
- El sistema de processament d'imatges calcula la desviació de posició relativa entre els dos.
- La plataforma d'ajust de 3-eixos-ajusta la posició del PCB per aconseguir una alineació de precisió a nivell de micres.
Exemple d'equip: l'ND450 està equipat amb un sistema de càmera dual-(superior i inferior) complementat per un sistema d'il·luminació ajustable de 6 canals, que li permet adaptar-se als requisits d'identificació de superfícies de PCB amb diferents materials, colors i nivells de reflectivitat.
Pas 3: la rasqueta empeny la pasta de soldadura a través de les obertures de la plantilla
Un cop completada l'alineació, la plantilla està en estret contacte amb el PCB. El capçal de la raspalla avança a una velocitat i pressió predeterminades, fent que la pasta de soldadura rodi per la plantilla. Durant aquest procés, les forces de tall fan que la pasta de soldadura flueixi i ompli les obertures de la plantilla.
Exemple d'equip: l'ND450 empra un capçal de rasqueta de suspensió elèctrica + aire-, que utilitza circuits de control pneumàtics i electrònics de bucle tancat per mantenir una pressió equilibrada de la rasqueta en temps real, evitant el dany de la plantilla per una pressió excessiva o residus de soldadura causats per una pressió insuficient.
Pas 4: modelat de plantilla i sortida de PCB
Un cop finalitzada la impressió, la plataforma elevadora de PCB baixa verticalment, separant els coixinets de PCB de la plantilla. La velocitat de desemmotllament i la distància de desemmotllament determinen directament la nitidesa de les vores de la pasta de soldadura. Posteriorment, el PCB es transfereix al següent procés i l'equip inicia un programa de neteja automàtica per a la part inferior de la plantilla, depenent de la configuració.
Quins paràmetres bàsics hauríeu de tenir en compte en comprar una impressora de pasta de soldadura?
Per al personal tècnic i de contractació, recomanem centrar-se en les sis dimensions tècniques següents a l'hora d'avaluar una impressora:
[ 1. Mida i gruix de la PCB ] ─── [ 2. Estructura de subjecció i suport ] ─── [ 3. Rigidesa de subjecció de la plantilla ]─── [ 4. Precisió de l'alineació de la visió ]────Ajustament i ajustament del paràmetre5 ]─── [ 6. Mòdul de neteja automàtica ]
1. Interval de compatibilitat de mida i gruix de PCB
Avalueu si les capacitats d'ajustament de carrils de l'equip cobreixen les vostres línies de productes actuals i futures, incloses les dimensions màximes i mínimes de PCB, així com la compatibilitat amb plaques de forma irregular, gruixudes o primes. El disseny de la plataforma elevadora de l'ND450 s'adapta perfectament a les especificacions de PCB de diferents gruixos.
2. Mètodes de posicionament i fixació de PCB
Una rigidesa de subjecció insuficient pot provocar el desplaçament de la placa durant la impressió. A més de la subjecció lateral, s'ha de prestar atenció a la flexibilitat de la disposició del didal inferior per evitar que la superfície del PCB s'enfonsi. El ND450 empra un mecanisme d'eliminació de joc de cargol/femella juntament amb una plataforma de 3-eixos per garantir un procés de subjecció suau i sense buits.
3. Estabilitat de l'estructura de muntatge de la plantilla
La rigidesa del marc de la plantilla afecta directament la-repetibilitat a llarg termini de la precisió d'impressió. Cal avaluar el material de la travessa i el mecanisme de bloqueig pneumàtic. La barra transversal de la plantilla de l'ND450 està mecanitzada amb precisió-via CNC, combinada amb guies lineals-d'alta precisió a ambdós costats i assegurada per cilindres pneumàtics dobles, que garanteixen cap micro-moviment després de bloquejar la plantilla al seu lloc.
4. Sistema de reconeixement de marques de visió
Confiar únicament en el posicionament mecànic no pot complir els requisits dels components-de pas fi. S'ha d'avaluar el nombre de càmeres, el nombre de canals de font de llum i l'estabilitat dels algorismes de reconeixement per a marques complexes (com ara l'oxidació o les formes irregulars). L'ND450 combina càmeres duals amb retroalimentació d'escala magnètica de bucle tancat-, millorant molt la seva resistència a les interferències durant l'alineació.
5. Ajustabilitat de la pressió de la rasqueta i dels paràmetres d'impressió
La pasta de soldadura de diferents viscositats i mides d'obertura de plantilla requereix velocitats d'impressió, distàncies d'alliberament i temps de pausa pre{0}}alliberament coincidents. El programari ha de tenir una interfície de configuració de paràmetres independent i intuïtiva. El programari de control de l'ND450 proporciona un mòdul complet per configurar els paràmetres d'impressió i llançament, facilitant la configuració de la màquina i els canvis de línia.
6. Neteja automàtica de la part inferior de la plantilla
A mesura que augmenta el nombre d'impressions, la pasta de soldadura pot filtrar-se fàcilment a la part inferior de la plantilla, provocant la contaminació del coixinet. Les funcions de neteja automàtica (rentat en sec, neteja humida i aspiració al buit) són clau per garantir un rendiment de producció continu. L'ND450 està equipat amb un mòdul d'esprai líquid i un sistema de neteja al buit impulsat per motor d'engranatges-, mantenint eficaçment la part inferior de la plantilla seca i neta.
Impressora de pasta de soldadura automàtica vs. Impressora de pasta de soldadura manual
| Criteris de comparació | Impressora de pasta de soldadura manual/semi-automàtica | Impressora de pasta de soldadura totalment automàtica (utilitzant la NeoDen ND450 com a exemple) |
| Mètode d'alineació | Alineació manual o agulles d'alineació mecànica, propenses a errors humans | Reconeixement automàtic de marques basat en la visió dual CCD- i correcció a nivell de micres de 3-eixos |
| Mètode d'alimentació/sortida de PCB | Col·locació i eliminació manual de PCB | El transport ferroviari automàtic, s'integra perfectament amb les línies de muntatge SMT |
| Control de la rasqueta | Funcionament manual de la escombreta, que resulta en una pressió i velocitat altament inestables | Capçal de rasqueta flotant elèctric i pneumàtic, amb pressió i velocitat ajustades amb precisió mitjançant programari |
| Neteja de plantilla | Requereix un apagat manual per netejar periòdicament la part inferior de la plantilla | Netejada periòdica automatitzada configurable (aspiració en sec/humit/aspiració) |
| Aplicacions | Prototips d'R+D, producció per lots-molts petits o-de baix pressupost | Producció de mitjans- a grans-volums, muntatge de PCB d'alta-densitat i fàbriques d'EMS |
Llista de verificació per proporcionar als proveïdors d'equips abans de comprar
Abans de contactar amb impressores de pasta de soldadura per obtenir propostes o pressupostos, es recomana preparar la informació següent perquè l'equip tècnic pugui avaluar amb precisió la idoneïtat de l'equip:
- Dimensions del PCB:Longitud i amplada màxima i mínima (mm), rang de gruix de PCB.
- Dimensions de la plantilla:Dimensions exteriors habituals de la plantilla (p. ex., 736 mm × 736 mm).
- Complexitat del producte:Tant si el disseny inclou components-de pas fi com ara 0201, 01005 o BGA/QFN de 0,4 mm de pas.
- Mode de producció i requisits de capacitat:Requisits mitjans de capacitat de producció diària, freqüència de canvi i si la producció es realitza en una màquina autònoma o en una línia de producció automatitzada en línia.
- Infraestructura de fàbrica:Confirmeu si el lloc pot proporcionar una font d'aire comprimit estable d'almenys 0,6 MPa i un entorn de funcionament estàndard (temperatura 20-26 graus, humitat 45%-70%).
Preguntes freqüents
P: Què és una impressora de pasta de soldadura?
R: Una impressora de pasta de soldadura és un dispositiu frontal-SMT fonamental que diposita amb precisió la soldadura de pasta-a les plaques de PCB a través de les obertures d'una plantilla d'acer.
P: Una impressora de pasta de soldadura és el mateix que una impressora de pantalla normal?
R: No, no són iguals. Les impressores de pantalla s'utilitzen normalment per a la serigrafia tradicional (com ara text i tinta), mentre que les impressores de pasta de soldadura SMT utilitzen plantilles metàl·liques d'alta-precisió i requereixen sistemes d'alineació de visió de nivell de micres- i un estricte control d'alliberament.
P: Una impressora de pasta de soldadura requereix un subministrament d'aire comprimit?
A: Sí. Les impressores de pasta de soldadura totalment automàtiques solen requerir un subministrament d'aire comprimit per impulsar els mecanismes de subjecció, el bloqueig de la plantilla o la suspensió pneumàtica de la raspalla. Per exemple, el NeoDen ND450 requereix un subministrament d'aire comprimit amb una pressió no inferior a 0,6 MPa.
P: Quin tipus d'entorn de fàbrica es requereix per a la impressió de pasta de soldadura?
R: Es recomana operar en una sala blanca amb temperatura i humitat constants. L'entorn recomanat estàndard és de 20 a 26 graus amb una humitat relativa del 45% al 70% per evitar canvis en la viscositat de la pasta de soldadura o l'assecat a causa de condicions ambientals anormals.
Conclusió
A l'hora de seleccionar una impressora de pasta de soldadura, no s'ha de buscar cegament especificacions elevades, sinó avaluar l'equip en funció de la següent seqüència lògica: especificacions de PCB ➔ mida del lot de producció ➔ grau d'automatització ➔ precisió de visió ➔ suport post{0}}venda.
Si busqueu una solució rendible-que combini una precisió de grau-industrial, un seguiment estable de la cinta transportadora, una correcció de la visió de la-càmera dual i capacitats de neteja automatitzada, la impressora automatitzada de pasta de soldadura NeoDen ND450 us pot oferir un suport integral de processos.
